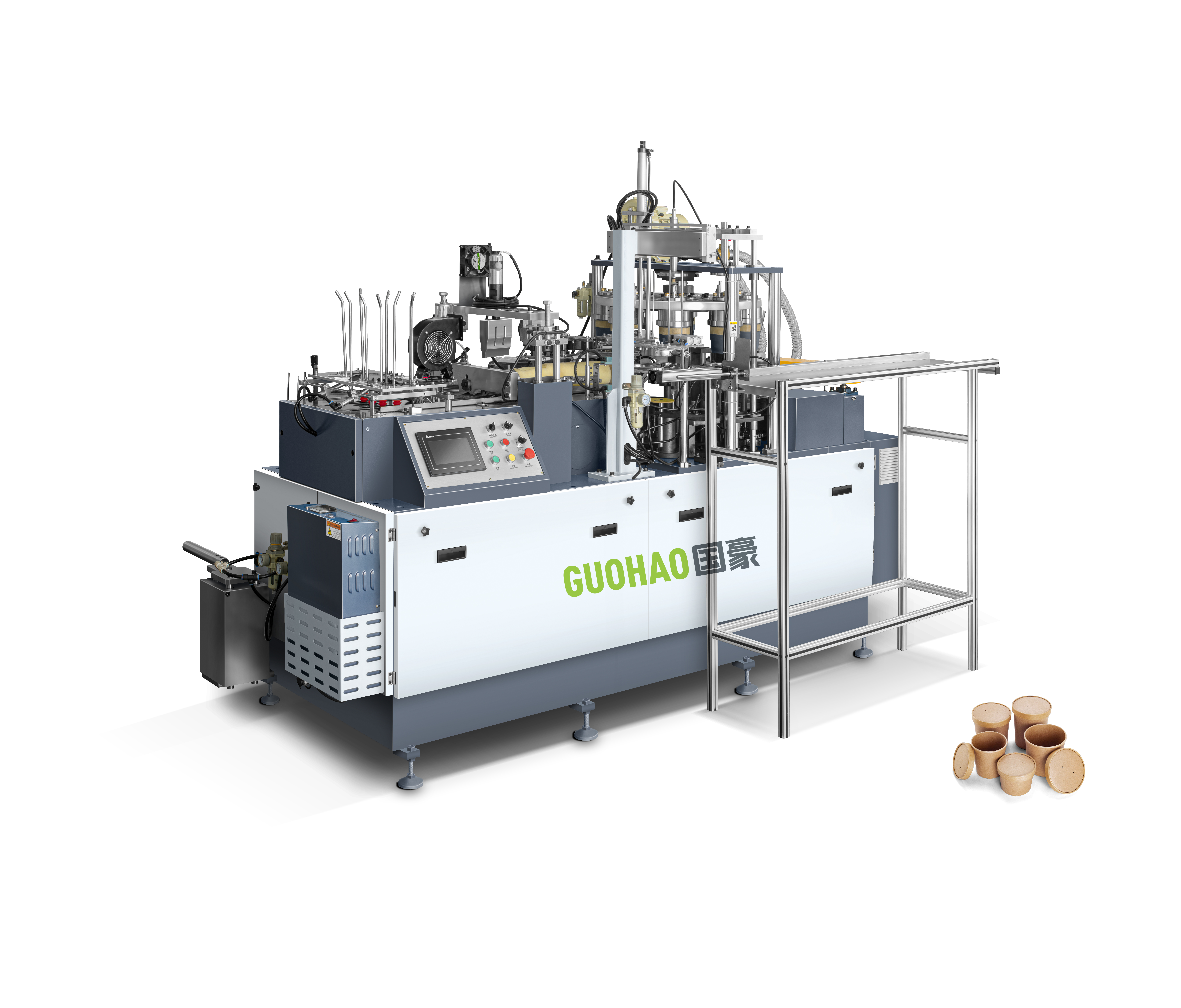

Каким образом машина для производства бумажных мисок интегрируется в процессы упаковки на последующих этапах?

В современных операциях по упаковке пищевых продуктов способность бесшовно соединять оборудование для производства на нескольких этапах является тем, что отличает высокопроизводительную линию от фрагментированной. Машина для производства бумажных мисок машина для производства бумажных тарелок не работает изолированно — она располагается на начальном (верхнем) участке более широкой экосистемы упаковки, включающей наполнение, герметизацию крышками, контроль качества и вторичную упаковку. Понимание того, каким образом она интегрируется в процессы на последующих стадиях, имеет решающее значение для производителей, инженеров-упаковщиков и закупочных команд, стремящихся создать эффективные и масштабируемые производственные линии.

Задача интеграции заключается не только в механическом соединении. Она включает синхронизацию выходных потоков, совместимость при работе с контейнерами, управление гигиеной и обмен данными по управлению технологическим процессом. Правильно настроенная машина для производства бумажных стаканчиков должна выпускать готовые изделия с такой производительностью, ориентацией и качеством, чтобы каждый последующий участок линии мог принимать их без возникновения узких мест или необходимости ручного вмешательства. В данной статье рассматриваются ключевые аспекты интеграции, логика технологического процесса и вопросы, которые необходимо учитывать производственным командам при проектировании или модернизации полной упаковочной линии на базе машины для производства бумажных стаканчиков.

Синхронизация выходных потоков между машиной для производства бумажных стаканчиков и последующим оборудованием

Согласование производственной скорости с пропускной способностью линии

Одно из наиболее фундаментальных требований к интеграции — согласование скоростей. Машина для производства бумажных стаканчиков работает с заданной производительностью, обычно измеряемой в штуках в минуту или в штуках в час. Оборудование последующих операций — будь то роторная фасовочная станция, линейный дозатор или автоматическая установка для нанесения крышек — должно быть способно обрабатывать стаканчики с той же или более высокой пропускной способностью, чтобы избежать накопления продукции на предыдущем участке.

Если машина для производства бумажных стаканчиков работает быстрее, чем последующая станция, стаканчики начинают накапливаться в буферной зоне и в конечном итоге могут вызвать остановку линии. Напротив, если оборудование последующих операций работает быстрее, чем производительность машины для производства бумажных стаканчиков, фасовочная или укупорочная станция будет простаивать, что снизит общую эффективность оборудования. Для правильного балансирования линии инженерам необходимо рассчитать фактическую производственную мощность машины для производства бумажных стаканчиков в реальных условиях эксплуатации, включая время на переналадку и кратковременные простои, до выбора и заказа оборудования последующих операций.

В высокоскоростных конфигурациях машина для производства бумажных стаканчиков может использоваться в паре с накопительными конвейерами, выполняющими функцию буфера и компенсирующими колебания скорости между станциями, что обеспечивает равномерный ход производственного процесса. Это особенно полезно, когда машина для производства бумажных стаканчиков работает циклами кратковременных всплесков производительности, а оборудование для последующего наполнения требует постоянной и стабильной подачи стаканчиков.

Конструирование конвейеров и механизмов передачи

Физическая передача готовых стаканчиков от машины для производства бумажных стаканчиков к первой станции последующей обработки осуществляется с помощью конвейерных систем, специально разработанных для транспортировки круглых контейнеров с открытым верхом. Стандартные ленточные конвейеры зачастую не обеспечивают надёжной транспортировки, поскольку стаканчики могут опрокидываться, вставать один в другой («гнездиться») или менять ориентацию в процессе перемещения. Для поддержания вертикального положения стаканчиков и обеспечения постоянного межцентрового расстояния обычно применяются пластинчатые конвейеры, системы с несущими «пуками» (puck-carrier) или специализированные направляющие для стаканчиков.

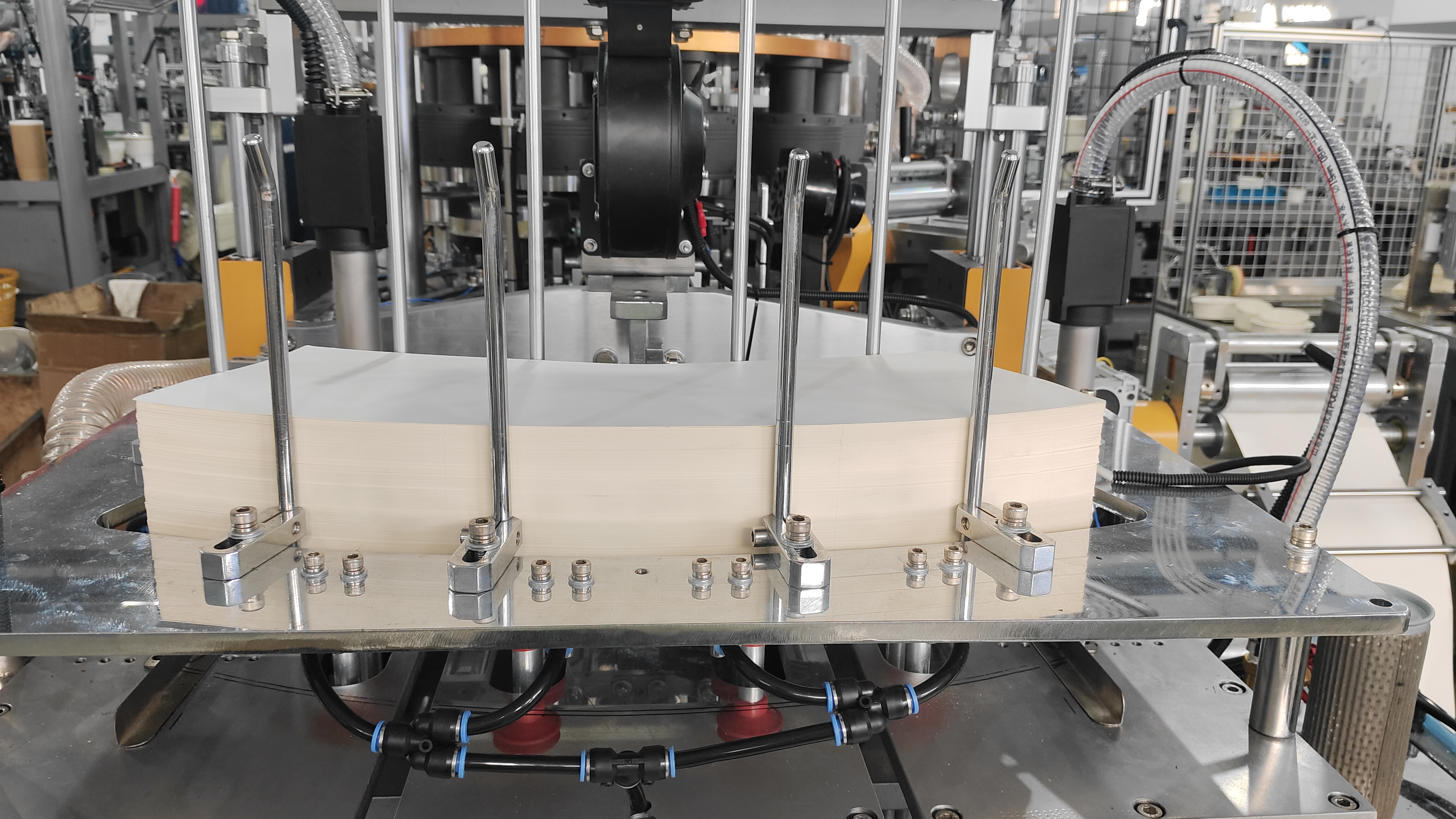

Механизм выхода машины для производства бумажных мисок также должен быть совместим с приемным концом конвейера. Большинство современных конструкций машин для производства бумажных мисок выгружают миски в штабелированном или раздельном формате. При необходимости последующего наполнения требуется передача мисок поштучно — то есть каждая миска отделяется и подается в вертикальном положении в отдельной направляющей линии. Переход от штабелированного выхода к раздельной вертикальной подаче зачастую требует использования устройства для разборки штабелей мисок (дестекера) или встроенного модуля раздельной подачи, устанавливаемого непосредственно после машины для производства бумажных мисок.

Тщательное внимание к зазору при передаче, согласованию высоты конвейера и зазору между миской и направляющими помогает предотвратить засоры и ошибки ориентации, которые могут нарушить весь последующий технологический процесс. Эти механические параметры зачастую окончательно определяются в ходе совместной инженерной работы между поставщиком машины для производства бумажных мисок и производителем конвейерного или наполняющего оборудования.

Интеграция с системами наполнения и дозирования

Требования к подаче мисок для автоматических наполнителей

Автоматические системы наполнения — независимо от того, используются ли они для супов, лапши, риса, соусов или сухих закусок — требуют подачи стаканчиков в точном и воспроизводимом положении. Машина для производства бумажных стаканчиков должна выпускать изделия с постоянными допусками по размерам, особенно по диаметру ободка и глубине, поскольку объёмные или весовые дозаторы полагаются на геометрию ёмкости для обеспечения точности наполнения.

Разброс по глубине стаканчика или неплоскостность ободка, возникающие при неоптимальных условиях формовки на машине для производства бумажных стаканчиков, приводят к неточностям наполнения, что сказывается на соблюдении требований к массе продукта и его визуальной подаче. По этой причине размерные параметры продукции, выпускаемой машиной для производства бумажных стаканчиков, являются показателем качества, который напрямую влияет на производительность станции наполнения, а не только на внешний вид ёмкости.

Системы наполнения также требуют, чтобы миски оставались неподвижными или точно позиционировались во время цикла наполнения. Сигналы синхронизации от конвейера выхода машины для производства бумажных мисок или от специализированной системы позиционирования мисок часто передаются электронным способом в систему управления оборудования для наполнения, обеспечивая активацию насадки для наполнения или шнека в точном положении миски. Для этого требуется совместимость электрических интерфейсов или интерфейсов сигналов между архитектурой управления машины для производства бумажных мисок и программируемым логическим контроллером (ПЛК) оборудования для наполнения.

Учёт требований процессов горячего и холодного наполнения

Машина для производства бумажных мисок производит контейнеры, которые могут использоваться в процессах наполнения горячими, холодными или при комнатной температуре продуктами. В процессах горячего наполнения, при которых жидкие пищевые продукты заливаются при температуре выше 80 градусов Цельсия, на бумажную основу и слой покрытия миски оказывается термическая нагрузка. Машина для производства бумажных мисок должна быть настроена таким образом, чтобы выпускать миски с соответствующими характеристиками покрытия — как правило, полиэтиленового (PE) или био-покрытия заданной толщины, — обеспечивающими сохранение структурной целостности контейнеров при горячем наполнении.

Процессы заполнения при низкой температуре, распространённые в производстве охлаждённых пищевых продуктов, создают проблемы конденсации. Наружная поверхность миски, заполняемой при низкой температуре, может намокать, что затрудняет последующее нанесение этикеток и упаковку в картонные коробки. Выбор материала внешнего слоя и качество герметизации дна и боковых стенок миски на бумажной формовочной машине определяют, насколько хорошо миска выдерживает воздействие влаги. При планировании интеграции линий для холодного заполнения необходимо учитывать эти свойства материалов при выборе параметров формования и герметизации на бумажной формовочной машине.

В любом случае выходная продукция бумажной формовочной машины должна соответствовать тепловым и структурным требованиям конкретного процесса заполнения. Это критически важный, но зачастую упускаемый из виду аспект интеграции на последующих этапах, влияющий как на безопасность продукции, так и на эффективность линии.

Совместимость на этапах закрытия крышками, герметизации и контроля

Качество кромки и эффективность герметизации крышки

После наполнения бумажные стаканчики обычно поступают на станцию закрытия или герметизации, где фольга, пленка или бумажная крышка термосвариваются или прижимаются под давлением к кромке стаканчика. Целостность этого уплотнения в значительной степени зависит от качества кромки, формируемой машиной для производства бумажных стаканчиков. Неровная, волнистая кромка или кромка, загрязнённая остатками клея от процесса формовки, приводит к нестабильному уплотнению, которое не проходит испытания на герметичность либо требует ручного контроля и отбраковки.

Механизмы закатки и фланцевания машины для производства бумажных стаканчиков определяют профиль кромки. Правильно настроенная машина для производства бумажных стаканчиков формирует ровную и однородную кромку, которая стабильно подаётся к инструментам герметизации. Допуски по ширине кромки, её плоскостности и гладкости поверхности должны быть согласованы совместно производителем машины для производства бумажных стаканчиков и поставщиком оборудования для установки крышек, чтобы оба оборудования были оптимально адаптированы друг к другу.

Время выдержки, температура и давление на станции герметизации калибруются с учётом характеристик обода, формируемого машиной для производства бумажных стаканчиков. Если позже машина для производства бумажных стаканчиков будет отрегулирована под другой размер стаканчика или другую марку бумаги, параметры герметизации, как правило, также потребуют повторной калибровки. Эта взаимозависимость подчёркивает необходимость рассматривать машину для производства бумажных стаканчиков и станцию герметизации как единые интегрированные системы, а не как независимые машины.

Интеграция визуального контроля и контроля массы

Большинство коммерческих линий по фасовке пищевых продуктов включают встроенные системы контроля, расположенные между станцией закрытия крышками и зоной вторичной упаковки. Такие системы могут включать контрольные весы, камеры визуального контроля и устройства проверки целостности герметичного шва. Качество продукции, выпускаемой машиной для производства бумажных стаканчиков, напрямую определяет процент прохождения изделий через эти контрольные этапы.

Чашки с дефектами боковых стенок, протечками в основании или несоответствием размеров, как правило, отбраковываются на этапе контроля, что приводит к образованию отходов и снижению эффективного выхода продукции на линии. Поддержание строгого контроля технологического процесса на машине для производства бумажных чашек — включая мониторинг температуры формования, натяжения бумаги и нанесения клея — позволяет производственным бригадам снизить долю отбраковки при контроле и повысить общую эффективность линии.

Некоторые передовые производственные линии интегрируют систему управления машиной для производства бумажных чашек с потоком данных об отбраковке на станции контроля. Когда система контроля выявляет закономерность дефектов, связанную с дрейфом конкретного параметра формования, эти данные могут использоваться для автоматической генерации сигнала о необходимости корректировки на машине для производства бумажных чашек, что обеспечивает проактивное управление качеством вместо реактивного устранения неисправностей.

Интеграция вторичной упаковки и укладки в коробки

Ориентация и подсчёт чашек для вторичной упаковки

После осмотра заполненные и запечатанные стаканчики поступают на вторичную упаковку, которая обычно включает группировку определённого количества стаканчиков в лоток, коробку или термоусадочную упаковку. Для работы автоматических упаковщиков в коробки и формовщиков лотков стаканчики должны поступать в строго определённой ориентации, с заданным шагом и в контролируемой последовательности поштучного счёта. Производительность машины для изготовления бумажных стаканчиков и конфигурация конвейерной линии на участке, расположенном ниже по потоку, должны обеспечивать такой организованный поток.

В линиях с высокой пропускной способностью между зоной контроля и упаковщиком в коробки устанавливается конвейер с разделением на несколько потоков или система группировки стаканчиков. Эта система группировки принимает отдельные стаканчики и располагает их в требуемом упаковочном порядке. Эффективная работа такой системы группировки зависит от регулярности подачи стаканчиков и точности их межцентрового расстояния на выходе из зоны машины для изготовления бумажных стаканчиков, что, в свою очередь, определяется качеством проектирования систем отделения стаканчиков друг от друга (сингуляции) и транспортировки по конвейеру.

Любые нерегулярные промежутки или дублирование чашек в потоке — вызванные нарушениями цикла работы машины для производства бумажных чашек или проскальзыванием конвейера — могут привести к ошибкам подсчёта на упаковочном агрегате, что вызывает недозаполнение или переполнение коробок, в результате чего такие коробки отклоняются или требуют ручной коррекции. Это подчёркивает, как даже незначительные колебания параметров работы машины для производства бумажных чашек могут вызывать серьёзные проблемы с качеством на последующих этапах производственной линии.

Планирование занимаемой площади и компоновка линии

Планирование физического пространства — это практический, но критически важный аспект интеграции машины для производства бумажных чашек в общую упаковочную линию. Машина для производства бумажных чашек обычно занимает определённую площадь на полу, а расположение конвейера, расположенного ниже по технологической цепочке, должно соответствовать геометрии производственного помещения, требованиям к зонированию по гигиеническим критериям и путям доступа операторов.

Изогнутые секции конвейера, изменения высоты и зоны накопления буфера должны быть учтены при проектировании линии. Направление выхода транспортера разгрузочного устройства машины для производства бумажных стаканчиков должно соответствовать направлению входа на первую последующую станцию. В условиях ограниченного производственного пространства это зачастую требует тесного взаимодействия между поставщиком машины для производства бумажных стаканчиков, интегратором конвейерных систем и производителями последующего оборудования до начала монтажа линии.

Доступ для санитарной обработки — ещё один фактор планирования компоновки. Машина для производства бумажных стаканчиков и всё последующее оборудование должны обеспечивать доступ для регулярной очистки, особенно в средах, соответствующих требованиям пищевой промышленности. При проектировании компоновки необходимо обеспечить возможность проведения процедур очистки «на месте» (CIP) или ручной мойки каждого оборудования без необходимости полной разборки линии.

Система управления и интеграция данных

Связь ПЛК и архитектура управления линией

Современные линии упаковки всё чаще управляются централизованной системой надзорного управления, координирующей работу всех станций линии, включая машину для производства бумажных стаканчиков. Чтобы машина для производства бумажных стаканчиков могла интегрироваться в такую архитектуру, она должна поддерживать стандартные промышленные протоколы связи, такие как Profibus, EtherNet/IP или Modbus TCP. Эти протоколы позволяют контроллеру линии отправлять на машину для производства бумажных стаканчиков команды запуска, остановки, регулировки скорости и сброса аварийного состояния, а также получать от неё данные о текущем состоянии и количестве выпущенных изделий.

При отсутствии такой возможности обмена данными машина для производства бумажных стаканчиков должна управляться вручную и независимо, что приводит к задержкам при координации и повышает риск несоответствия между скоростью формирования изделий на предшествующих участках и скоростью наполнения на последующих участках. В полумеханизированных линиях минимальным требованием к интеграции является простая жёсткая (аппаратная) блокировка, останавливающая машину для производства бумажных стаканчиков при заполнении конвейера на последующем участке, — это необходимо для предотвращения переполнения стаканчиков и их повреждения.

В полностью интегрированных умных линиях эксплуатационные данные машины для производства бумажных стаканчиков — количество циклов, события неисправностей, журналы температур формовки — поступают в систему управления производственными операциями (MES) или на панель мониторинга общей эффективности оборудования (OEE). Наличие этой информации позволяет руководителям производства выявлять тенденции в работе оборудования, планировать профилактическое обслуживание и оценивать вклад машины для производства бумажных стаканчиков в общую производительность линии.

Согласование переналадки по всей линии

При переходе производственной линии с одного размера стаканчиков на другой переналадка требуется не только для машины для производства бумажных стаканчиков. Необходимо также обновить сопла наполнительной станции, оснастку для установки крышек, размеры штампов для герметизации и конфигурации упаковочного автомата для коробок, чтобы они соответствовали новому формату стаканчиков. Скоординированный процесс переналадки, желательно управляемый через общую систему управления линией, гарантирует готовность всех станций к возобновлению производства.

Время переналадки машины для производства бумажных стаканчиков — то есть время, необходимое для замены формующих инструментов, регулировки направляющих подачи бумаги и проверки новых габаритов стаканчиков — зачастую является самой продолжительной отдельной операцией по переналадке на линии. Сокращение этого времени за счёт применения инструментов быстрой замены и стандартизированных процедур наладки напрямую повышает коэффициент готовности линии и общую производительность. Протоколы переналадки должны разрабатываться совместно технической группой, обслуживающей машину для производства бумажных стаканчиков, и общей группой эксплуатации линии, чтобы обеспечить согласованность всех последующих корректировок.

Часто задаваемые вопросы

Какое оборудование обычно следует за машиной для производства бумажных стаканчиков на производственной линии?

После машины для производства бумажных стаканчиков наиболее распространёнными последующими станциями являются системы разборки и сепарации стаканчиков, автоматические машины для наполнения, устройства термосварки или установки крышек, контрольные весы, системы визуального контроля, а также упаковочные машины для формирования коробок или лотков для вторичной упаковки. Точная конфигурация зависит от типа продукта, способа наполнения и требуемого объёма выпуска.

Должна ли машина для производства бумажных стаканчиков осуществлять электронное взаимодействие с последующим оборудованием?

В современных автоматизированных линиях электронное взаимодействие между машиной для производства бумажных стаканчиков и последующим оборудованием настоятельно рекомендуется. Как минимум, базовые сигналы блокировки предотвращают переполнение стаканчиков при остановке последующих станций. В более продвинутых конфигурациях машина для производства бумажных стаканчиков подключается к центральному программируемому логическому контроллеру (ПЛК) или системе управления производством (MES) посредством стандартных промышленных протоколов, что обеспечивает синхронизацию скоростей, управление неисправностями и сбор производственных данных по всей линии.

Как качество обода, получаемого на машине для производства бумажных мисок, влияет на процесс герметизации верхней крышки?

Обод, формируемый на машине для производства бумажных мисок, напрямую определяет качество и однородность термосварного шва, наносимого на станции герметизации верхней крышки. Неровный, загрязнённый или нестабильный по размерам обод приводит к снижению прочности герметичного соединения, что может вызвать утечку продукта, неудачные результаты испытаний на герметичность и рост доли брака. Поддержание строгого контроля над механизмами закатки и фланцевания на машине для производства бумажных мисок является обязательным условием надёжной работы последующей станции герметизации верхней крышки.

Можно ли модернизировать существующую упаковочную линию путём установки машины для производства бумажных мисок?

Да, машину для производства бумажных мисок часто можно модернизировать и интегрировать в существующую упаковочную линию, однако для этого требуется тщательная инженерная оценка совместимости конвейеров, согласования скоростей, вариантов интерфейса с системой управления и физических ограничений размещения. Рекомендуется привлечь как поставщика машины для производства бумажных мисок, так и интегратора оборудования существующей линии к процессу планирования модернизации, чтобы выявить и устранить проблемы совместимости до начала монтажа.
